«Алмаз-Антей» — ЗРС С-350Е «Витязь» на форуме «Армия-2023»
Выставки / «Алмаз-Антей» — ЗРС С-350Е «Витязь» на форуме «Армия-2023»
О проекте
Интерактивная инсталляция о зенитной ракетной системе С-350Е «Витязь» для стенда концерна «Алмаз-Антей» на «Армии-2023»: сенсорный стол управляет голограммой на большом экране.
14–20 августа 2023 года в конгрессно-выставочном центре «Патриот» прошёл Международный военно-технический форум «Армия-2023». Концерн ВКО «Алмаз-Антей» показывал на нём свои средства ПВО, и одной из тем его экспозиции была зенитная ракетная система средней дальности С-350Е «Витязь».
Для стенда концерна мы сделали контент и программы интерактивной инсталляции о «Витязе»: посетитель выбирает раздел на сенсорном столе, а на большом экране за столом появляются 3D-модели машин, схемы зон обнаружения и поражения и анимация боевой работы.
Год
2023
Отрасль
Выставки
Объём работ
Контент и программы интерактивной инсталляции: сенсорный стол, светодиодный и голографический экраны
Площадка
Форум «Армия-2023», КВЦ «Патриот», Московская обл.
Заказчик
- 6
- разделов о системе на сенсорном столе
- 5
- изделий с 3D-моделями и карточками
- 5
- эпюр зон обнаружения и поражения
Задача
Рассказать о С-350Е «Витязь» так, чтобы посетитель сам выбирал, что смотреть: для чего система, из чего состоит, какие цели поражает, какие у неё характеристики и как она ведёт бой. Сенсорный стол, светодиодный экран и голографический экран должны были работать как одно целое: касание на столе меняет картинку на экране. Всё — к открытию форума 14 августа.
Что сделали

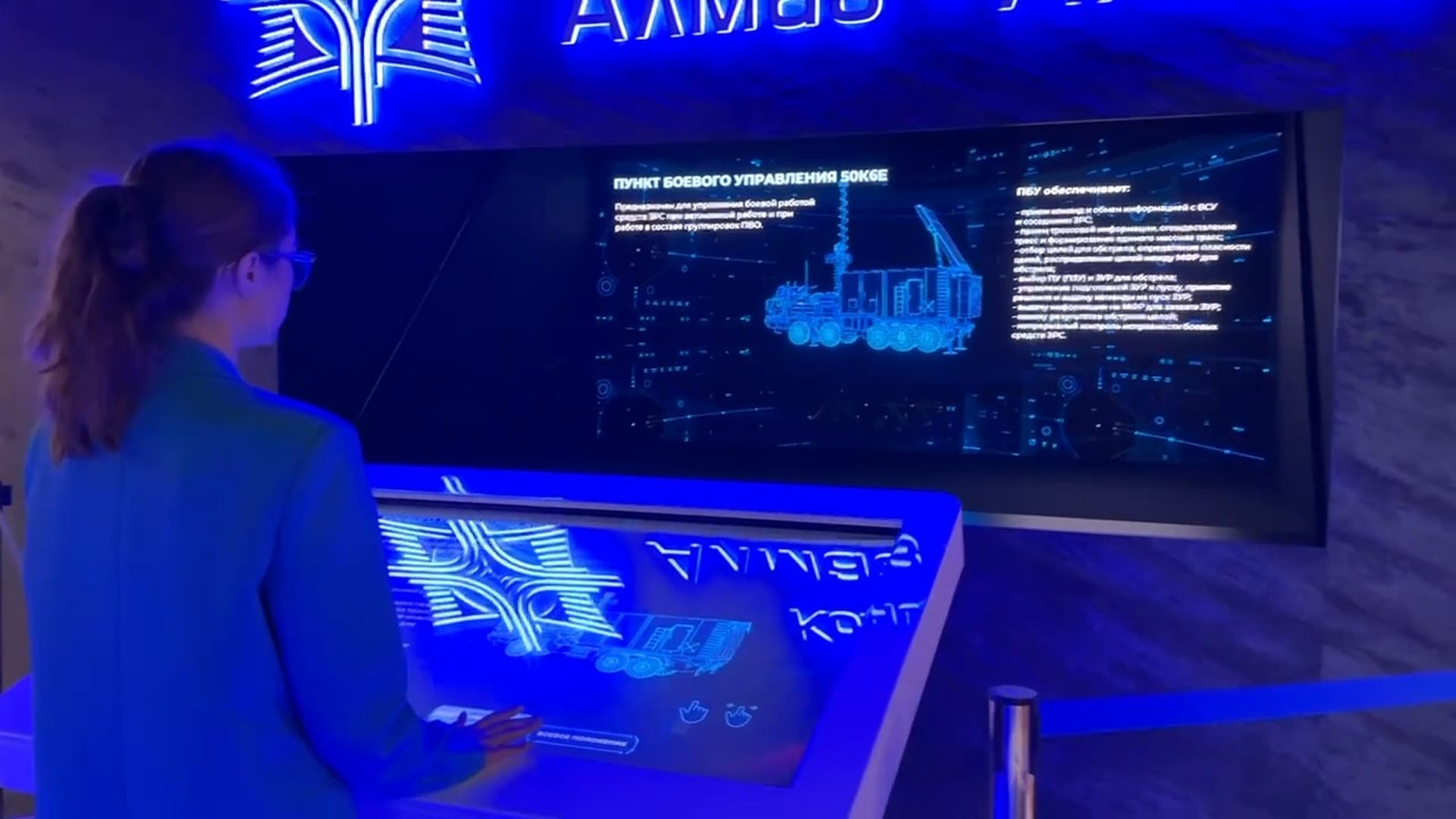

Стартовый экран
На столе — знак концерна и кнопка «ЗРС С-350Е „Витязь“», на экране — заставка с названием системы. Дальше — шесть разделов.
«Назначение»

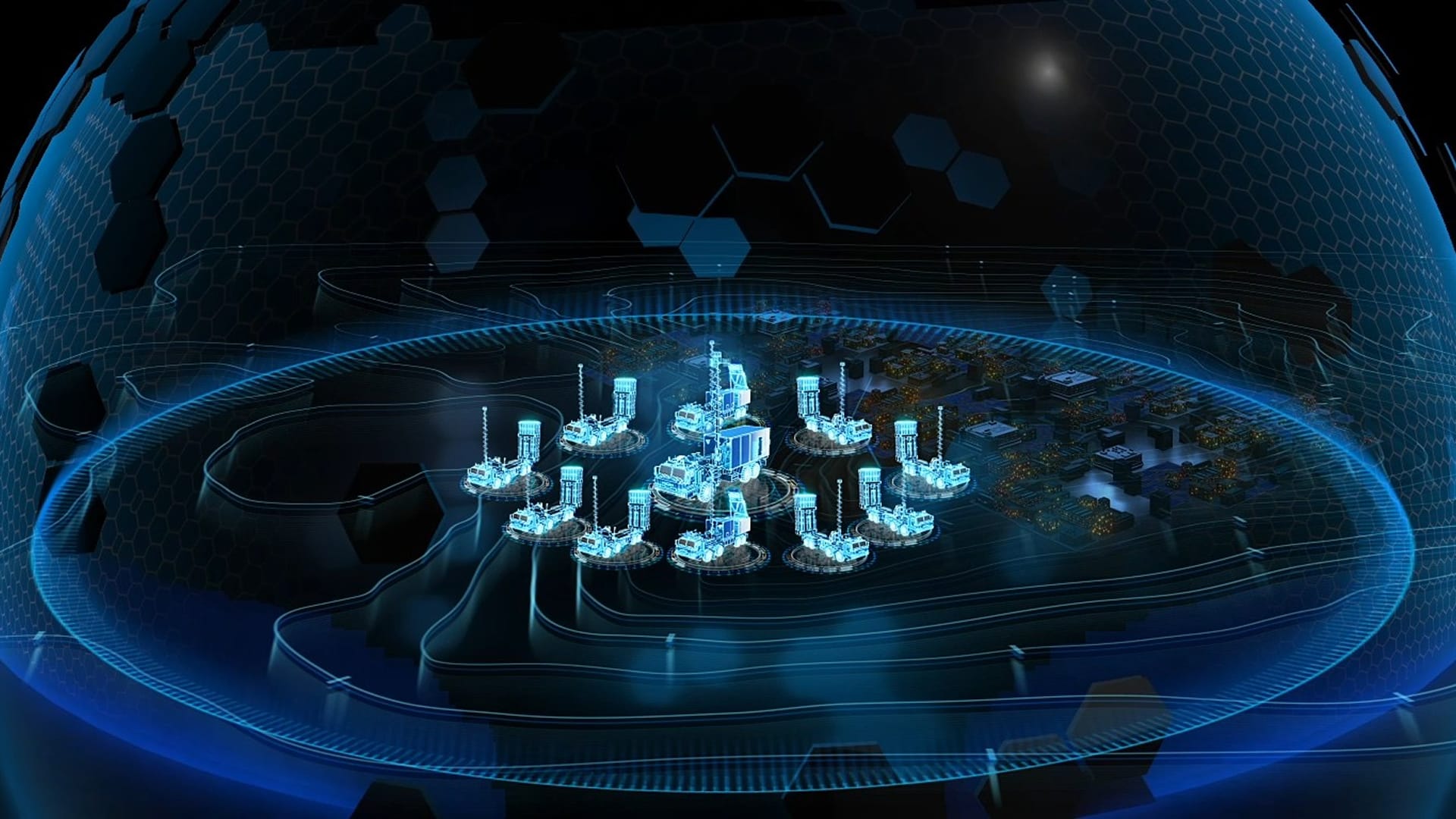

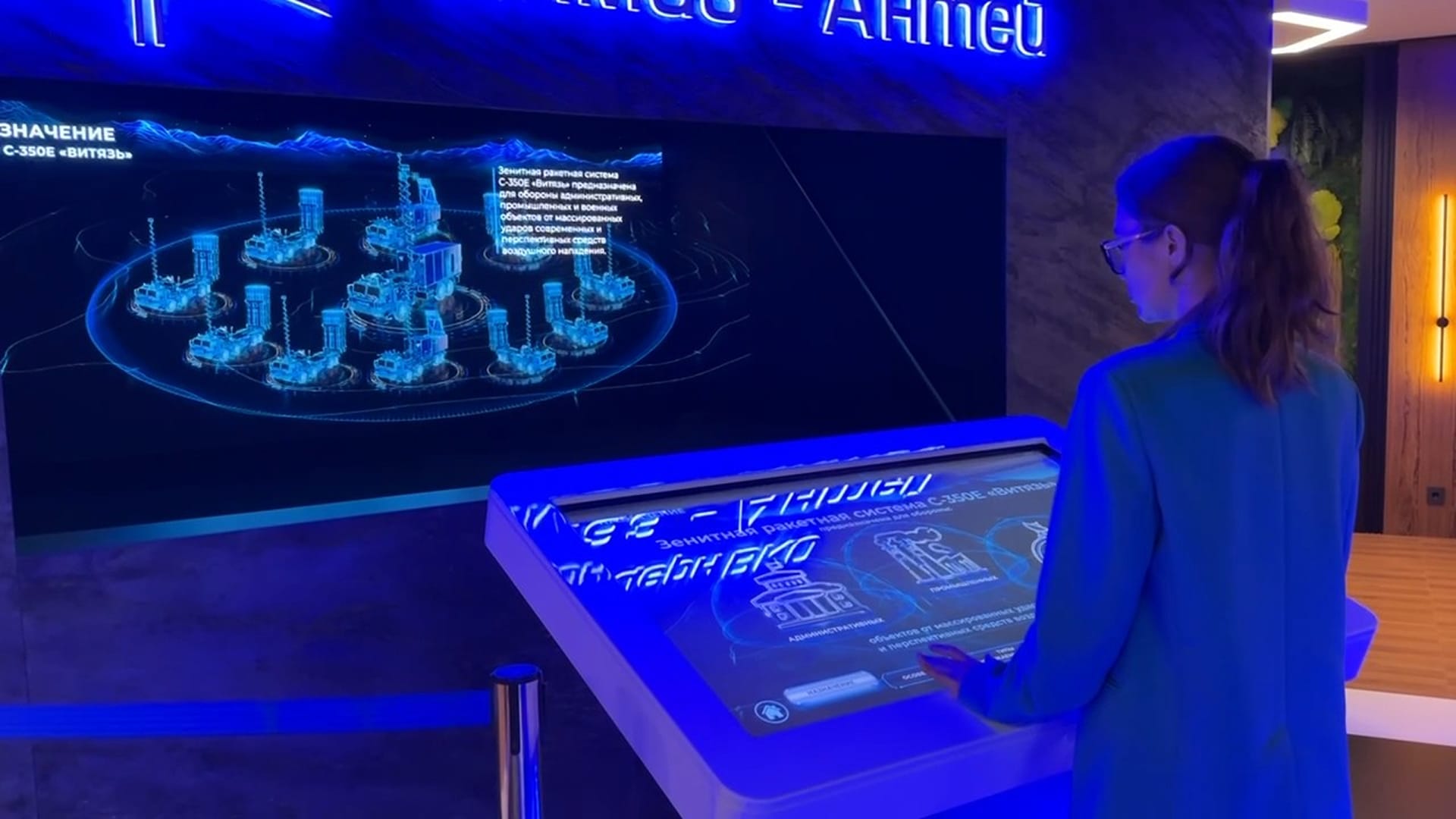

На экране — вся система вокруг защищаемого объекта под куполом, на столе — для обороны каких объектов она предназначена: административных, промышленных, военных.
«Особенности»
Анимация круговой обороны: система отражает удары с любых направлений на высотах от предельно малых до больших.
«Типы поражаемых целей»
Красные 3D-модели целей: аэродинамических — самолётов, вертолётов, беспилотников, авиационных средств поражения — и баллистических ракет. Цель выбирается иконкой на столе.

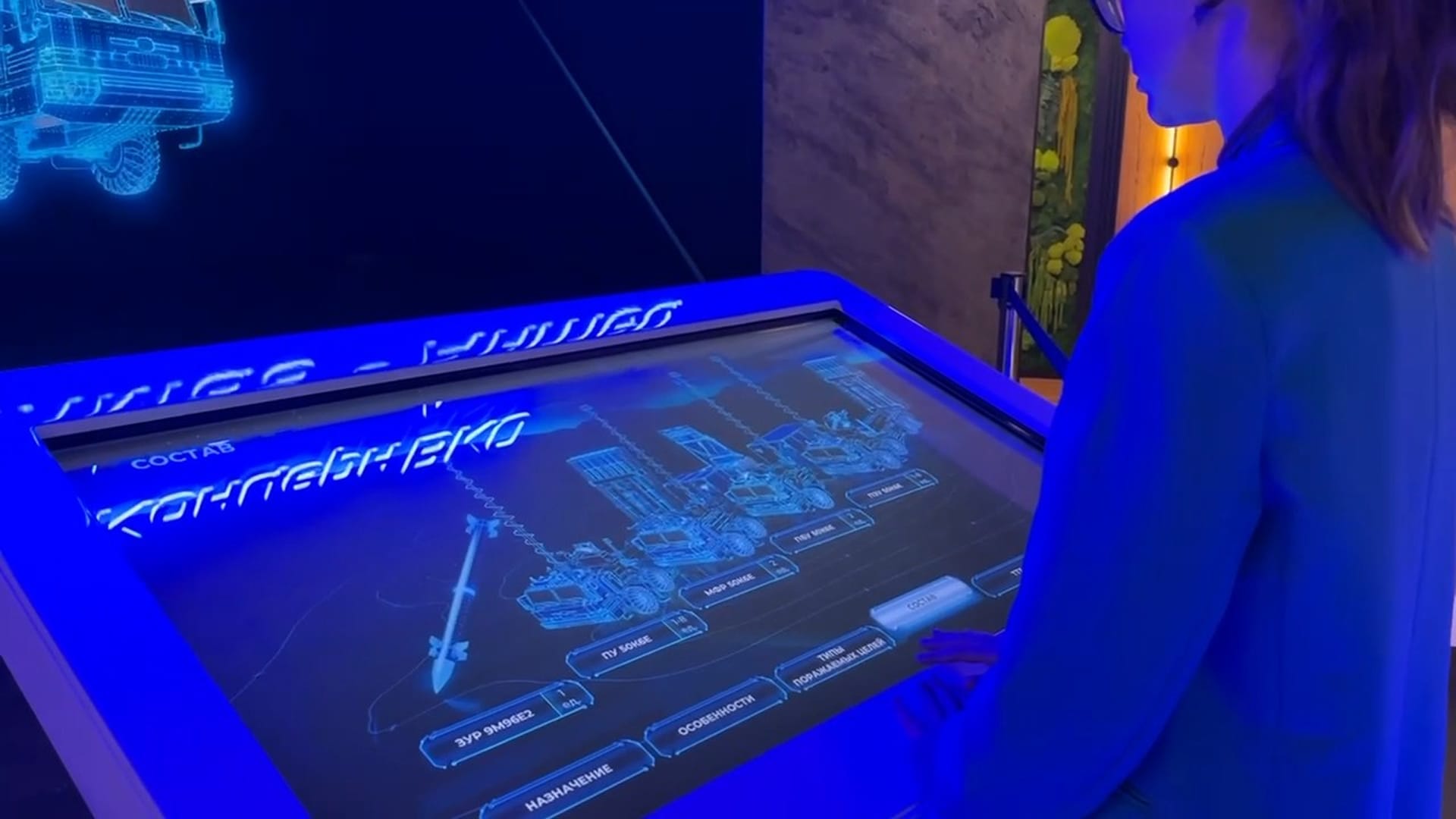

«Состав»

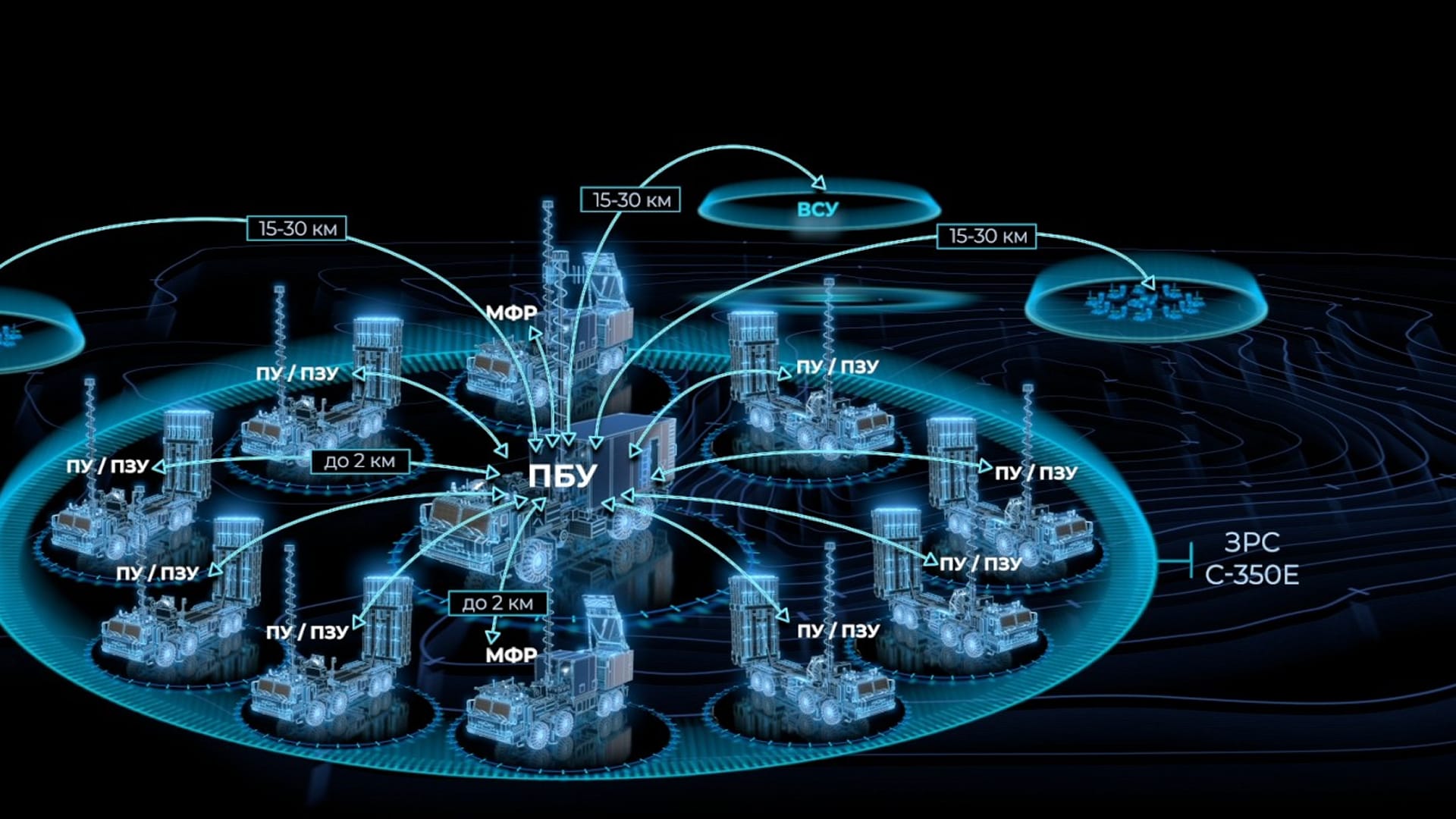

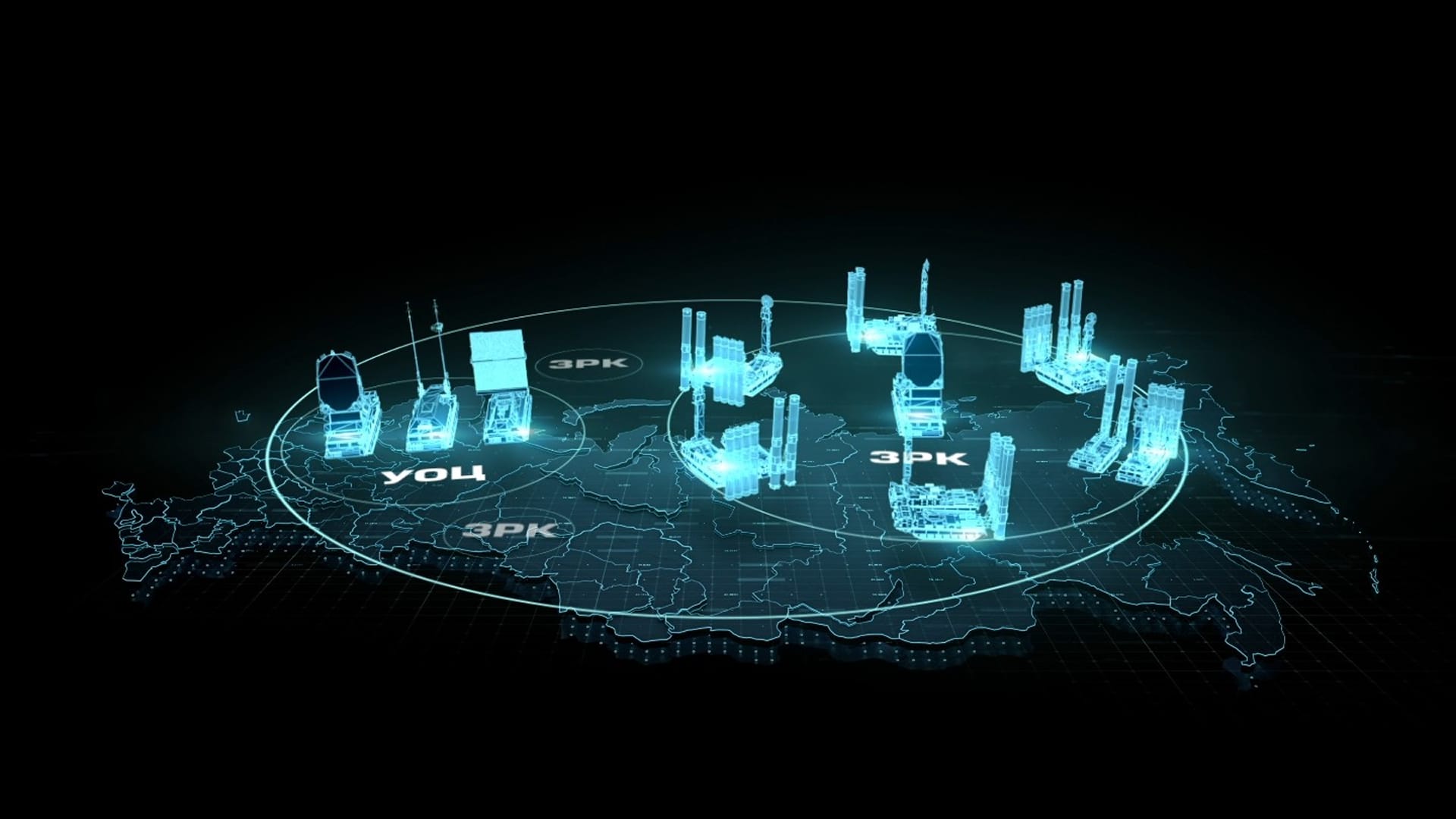

Пять изделий: пункт боевого управления 50К6Е, многофункциональный радиолокатор 50Н6Е, пусковая установка 50П6Е, пуско-заряжающая установка 50П6ТЕ и зенитная управляемая ракета 9М96Е2. У каждого — 3D-модель и карточка с назначением. Схема расстановки: пункт управления в центре, радиолокаторы и пусковые установки — до 2 км от него, связь с соседними системами и вышестоящими средствами управления — на 15–30 км.
«ТТХ»
Пять эпюр — зон обнаружения и поражения: круговой и секторный режимы обнаружения аэродинамических целей, режим обнаружения баллистических целей, зоны поражения аэродинамических и баллистических целей. Таблица предельных показателей: до 200 сопровождаемых трасс, до 16 одновременно обстреливаемых аэродинамических целей и до 12 баллистических, развёртывание — 5 минут.
«Боевая работа»
Ролик длиной 2 мин 23 с из четырёх сюжетов: включение в боевую работу, работа по аэродинамической цели, по баллистической цели и боевая работа по сектору 360° — отражение массированного налёта. Видно, как команды и данные передаются между радиолокатором, пунктом управления и пусковыми установками, как появляются зоны обнаружения и поражения и как ракеты наводятся на цели.
Как устроено

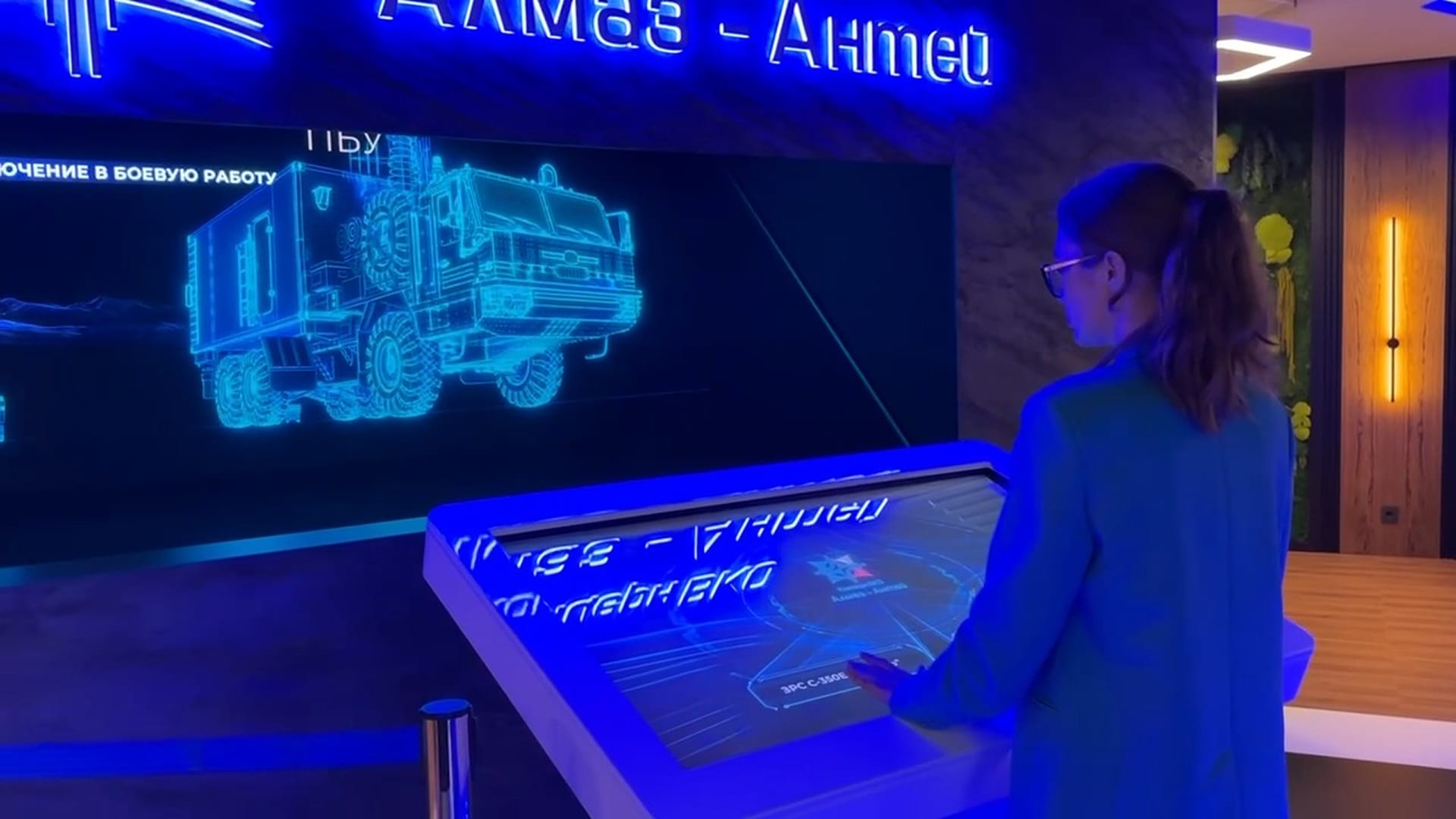

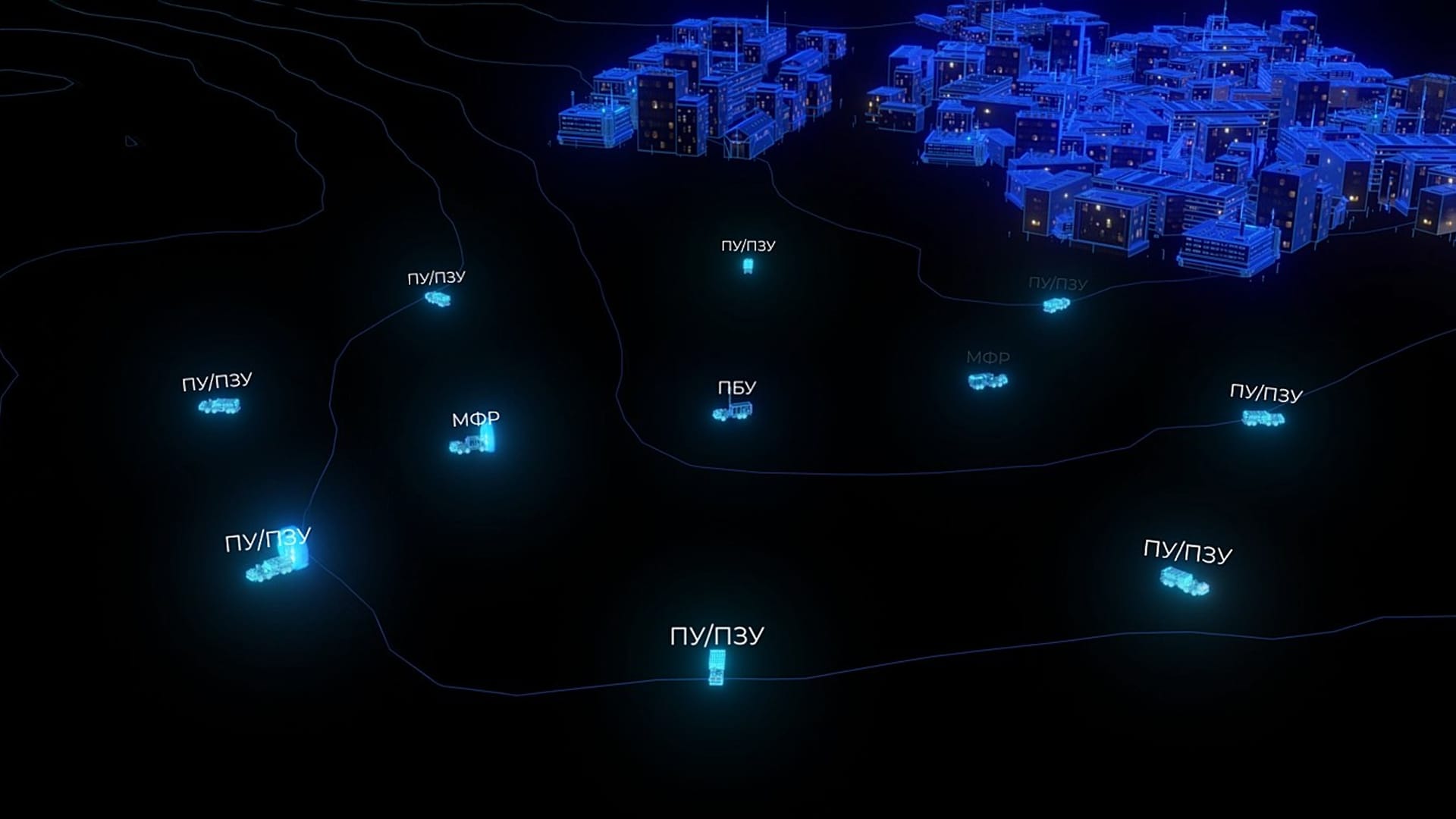

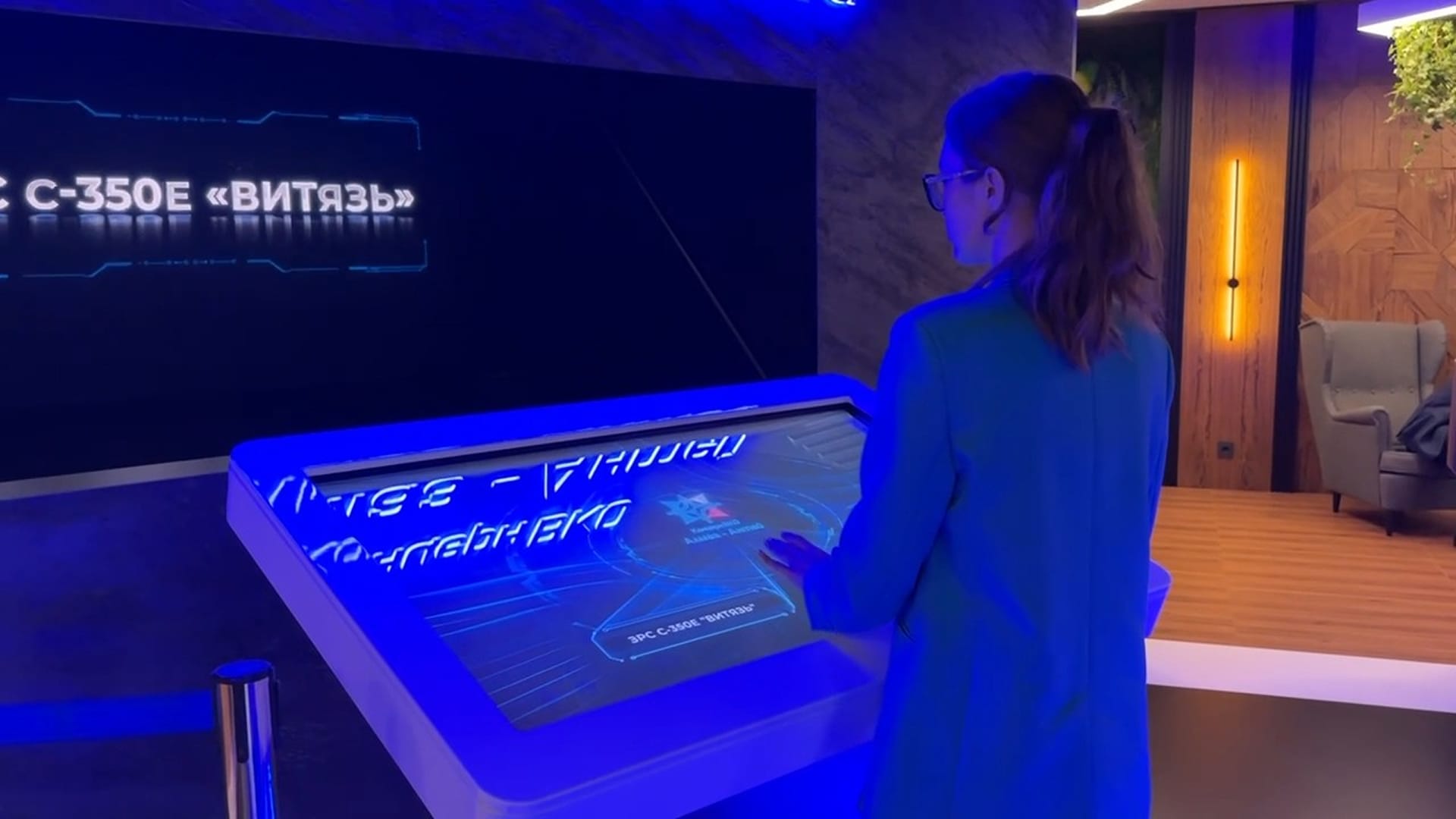

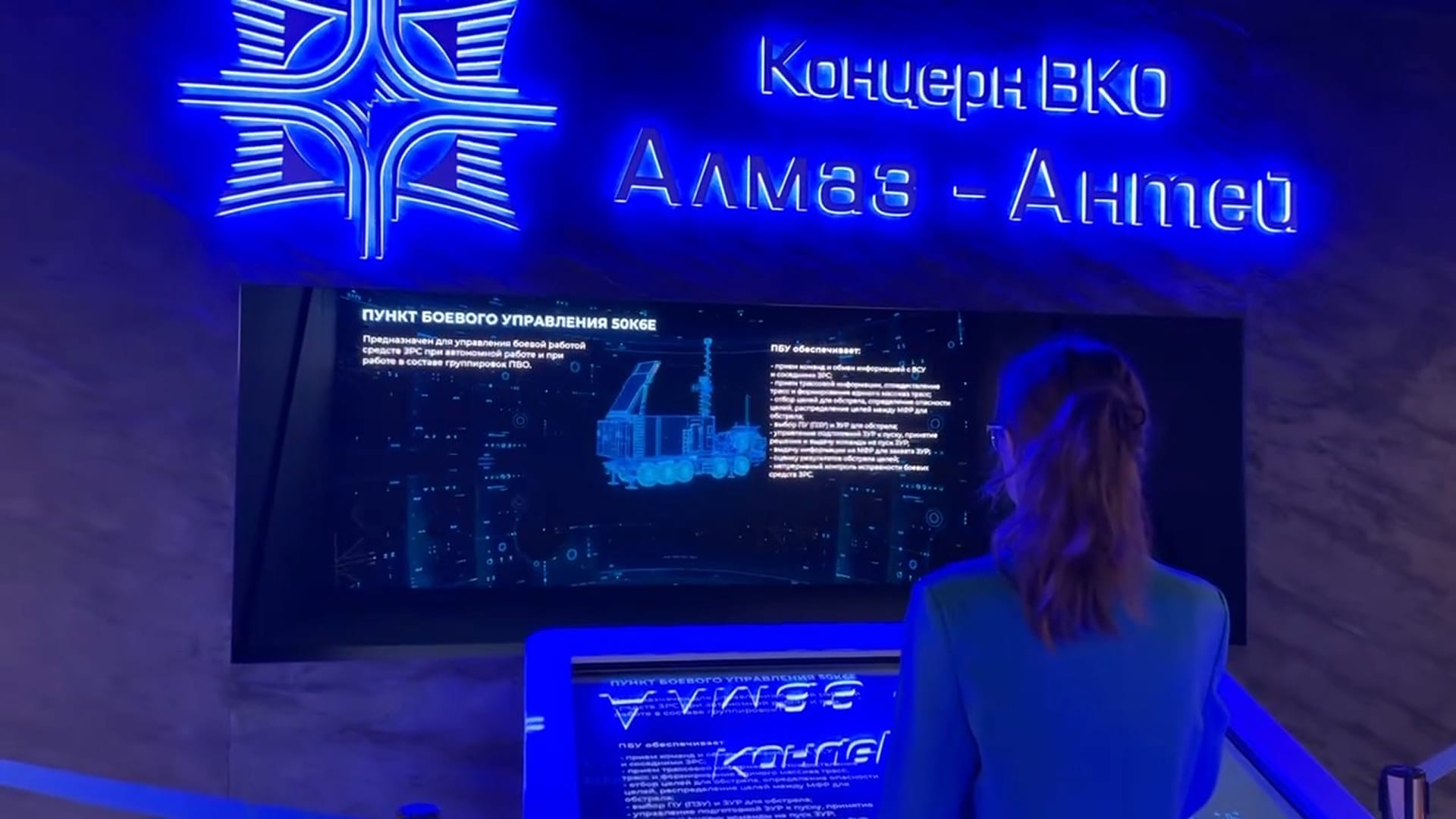

Три поверхности: сенсорный стол перед экраном, светодиодный экран и голографический экран поверх него. На светодиодный выводится фон — горный рельеф и тексты, на голографический — 3D-модели, линии и подписи.
Экраном управляют со стола: выбор раздела запускает на экране свой ролик.
Единый вид: техника — светящийся синий каркас, цели — красные, зоны обнаружения — зелёные, зоны поражения — красные.
Результат
Инсталляция работала на стенде концерна на форуме «Армия-2023» 14–20 августа 2023 года; видео с работающего стенда снято 15 августа. В шести разделах о С-350Е «Витязь» — пять изделий, пять эпюр и четыре сюжета боевой работы.
